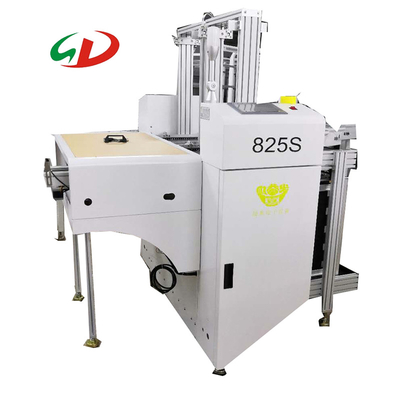

SD transportador dual del descargador de la revista del PWB del carril de la AUTORIZACIÓN de 825 NG para la planta de fabricación de SMT

Alcance del uso

No.

Alcance del uso

Nombre

825NG

833NG

839NG

1

Tamaño de marco aplicable

355*320*563m m

460*400*563m m

535*460*563m m

2

Tamaño del tablero del PWB (milímetros)

350* (50-250)

450* (50-330)

530* (50-390)

3

Dimensiones L*W*H (milímetros)

1600*1450*1250

1900*1600*1250

2100*1750*1250

4

Peso corporal

320KG

380KG

420KG

5

Tamaño de marco aplicable

200W

250W

300W

6

Fuente de alimentación

Monofásico 220V

7

PCBboard grueso

0.6-3.0m m

8

Paso de elevación

10,20,30,40, (milímetro) fijado arbitrariamente

9

Aire comprimido

5-6KG

10

Borde fijo

Frente fijado (puede ser modificado para requisitos particulares y ser fijado)

11

Dirección de la transferencia

De izquierda a derecha (puede ser modificado para requisitos particulares derecha a izquierda)

12

Altura de la transferencia

900±20mm

13

Selección del paso

1~5 pasos (10mmstep)

14

Ambiente del uso

Ambiente anticorrosivo del gas y del polvo

15

Antiinterferente

Ruido del voltaje: 1000Vp-p, anchura 1us, 1 minuto de la onda

16

Tablero del PWB del empuje de la conexión de la transferencia

Motor de pasos (42*48)

Motor de pasos (57*70)

Motor de pasos (57*70)

17

Motor de la transferencia

Usando el motor de pasos de la alta precisión 86

18

Transmisión de translación

Correa dentada importada de la correa del alambre

19

Número de línea del NG

Automáticamente movimiento a la caja de almacenamiento del NG (el compartimiento de almacenamiento puede entrar y salir automáticamente)

20

Número de línea ACEPTABLE

Entre en automáticamente la caja ACEPTABLE a través de la etapa de la traducción
